视差贴图（Parallax Mapping）是一种用于增强3D物体表面的立体感的图形技术。相比于传统的法线贴图，视差贴图能够更逼真地模拟光线在物体表面反射的效果。
视差贴图的核心思想是利用观察者的视角信息，根据高度图对纹理坐标进行调整，从而模拟远近视效应。具体来说：

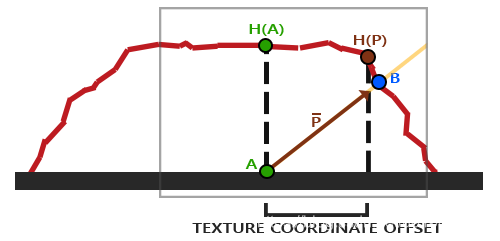

高度图的作用：高度图记录物体表面的高度信息。观察者看向物体时，视线会与高度图相交于某一点，这一点决定了视差贴图的纹理采样位置。
视图方向的计算：通过计算观察者视图方向（viewDir），可以确定视线与高度图的交点。该交点决定了纹理坐标的偏移量。
纹理坐标的调整：根据偏移量调整纹理坐标，使得观察者看到的视差效果更真实。
视差贴图的效果主要体现在远处物体表面看起来更具立体感，尤其在斜视或低角度观察时表现明显。
陡峭视差贴图（Steep Parallax Mapping）是视差贴图的升级版，通过对深度图的处理，进一步提升了贴图的精度和效果。其核心步骤如下：

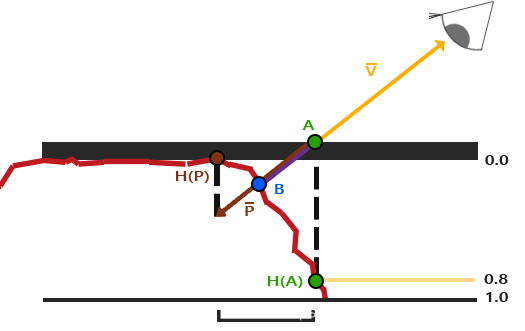

深度图的使用：借助深度图（Depth Map），记录物体表面的深度信息。深度图反映了物体表面离观察者有多远。

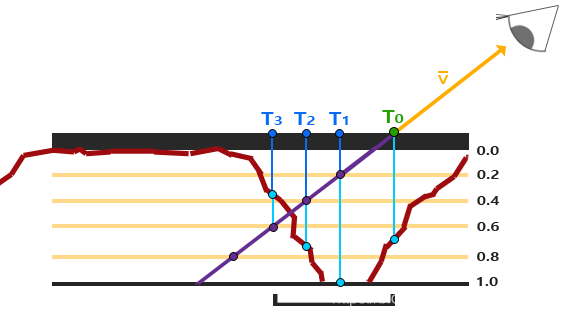

层次遍历的方法：从远到近遍历深度图中的每一层，计算该层与纹理贴图的对应点。通过对比深度值，确定最终的纹理坐标偏移量。
精度提升：通过增加遍历层数和调整深度分辨率，可以显著提高贴图的精度，使得纹理坐标的偏移更加精确。
相比传统视差贴图，陡峭视差贴图的效果更为逼真，尤其在光线反射和阴影模拟方面表现更佳。
以下是实现视差贴图和陡峭视差贴图的核心代码片段：
float height = tex2D(_DepthMap, i.uv.zw);float2 p = viewDir.xy / viewDir.z * (height * _HeightScale);i.uv.zw = i.uv.zw - p;
float numLayers = 10;float layerDepth = 1.0 / numLayers;float currentLayerDepth = 0.0;float2 p = viewDir.xy * _HeightScale;float deltaTexCoords = p / numLayers;float2 currentTexCoords = i.uv.zw;float currentDepthMapValue = tex2D(_DepthMap, currentTexCoords).r;while (currentLayerDepth < currentDepthMapValue) { currentTexCoords -= deltaTexCoords; currentDepthMapValue = tex2D(_DepthMap, currentTexCoords).r; currentLayerDepth += layerDepth;}i.uv.zw = currentTexCoords; 视差贴图和陡峭视差贴图通过利用深度信息和视图方向，显著提升了3D物体表面的视觉效果。这些技术在游戏开发和VR/AR应用中具有广泛的应用前景。
通过合理设置高度图和深度图的分辨率，以及优化视图计算算法，可以进一步提升贴图的精度和性能。
